| 45
Chain Company
|
Drop Forging
THIELE

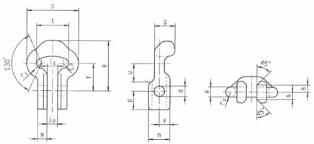

Outboard chain connectors DIN 22253
Nominal
Size Art-No.*
t
b
c
d e
f g
i
1
i
2
m n p
r
1
r
2
s u v
Wei.
kg
14x50 F25001 50,0
± 0,5
15
+0,7
-0,5
78
+2
0
17
+0,5
0
78 51 29 18,0
+1,5
0
14,5 32 20 22,0 7,5 11,5 29 16,0 0,52
18x64 F25080 64,0
± 0,6
19
+1,0
-0,5
100
+2
0
21
+0,5
0
100 55 40 21,0
+1,5
0
19,0 43 27 28,0 9,5 14,5 38 21,5 1,32
18x64** F25082 64,0
± 0,6
19
+1,0
-0,5
100
+2
0
21
+0,5
0
100 58 40 21,0
+1,5
0
19,0 43 34 28,0 9,5 14,5 38 21,5 1,32
19x64,5 F25151 64,5
± 0,6
20
+1,0
-0,5
100
+2
0
21
+1
0
100 55 41 21,0
+1,5
0
19,0 43 37 29,5 10,0 14,5 38 21,5 1,36
22x86 F25201 86,0
± 0,9
23
+1,0
-0,5
132
+2
0
25
+1
0
133 75 46 24,5
+1,5
0
22,5 52 44 34,0 11,5 17,0 51 26,0 2,47
24x86** F25260 86,0
± 0,9
26
+1,0
-0,5
138
+2
0
27
+1
0
126 78 52 25,5
+1,5
0
24,5 52 44 38,0 13,0 17,0 50 26,0 2,75
24x86** F25265 86,0
± 0,9
26
+1,0
-0,5
137
+2
0
27
+1
0
133 78 43 25,5
+1,5
0
24,5 52 44 38,0 13,0 18,0 50 26,0 2,60
26x92 F25310 92,0
± 0,9
27
+1,0
-0,5
146
+2
0
28
+1
0
141 85 56 28,0
+2
0
26,0 58 42 40,0 14,0 19,0 56 28,0 3,45
26x92** F253161 92,0
± 0,9
28
+1,0
-0,5
148
+1,4
-1,4
28
+0,5
0
154 91 53 31,0
+2
0
27,5 53 41 41,0 14,0 --- 62 26,5 3,00
30x108** F253981 108,0
± 0,9
31
+1,0
-0,5
170
+2
0
31
+0,5
0
178 115 58 32,5
+2
0
31,0 60 55 46,0 16,0 --- 79 30,0 4,40
Nominal
Size
d x t [mm]
Art.-No.
***
Hex-head bolt Hex-head nut DIN 985
Test Force
kN
Breaking
Force
kN min.
Weight
kg
Thread Class Thread Class Torque
14x50 F25006 M16x65 8.8 M16
8
220 Nm
185
212
0,68
18x64 F25085 M20x78 10.9 M20
10 600 Nm
305
351
1,57
18x64** F25086 M20x78 10.9 M20
10 600 Nm
305
351
1,57
19x64,5 F25158 M20x78 10.9 M20
10 600 Nm
340
391
1,52
22x86 F25204 M24x96 10.9 M24
10 1000 Nm
456
525
2,94
24x86** F25261 M24x105 10.9 M24
10 1000 Nm
507
588
3,51
24x86** F25266 M24x105 10.9 M24
10 1000 Nm
507
588
3,21
26x92 F25311 M27x115 10.9 M27
10 1500 Nm
595
690
4,21
26x92** F25316 M27x120 10.9 M27
10 1500 Nm
595
690
3,85
30x108** F25398 M30x130 10.9 M30
10 2100 Nm
750
869
6,48
* Art. no. only for bow; ** Note: these dimensions do not conform to DIN 22253
*** Art. no. for complete connector incl. nut and bolt; ** Note: these dimensions do not conform to DIN 22253
