THIELE
Chain Company
|
Drop Forging
Weights and Dimensions
Chain Size
d x t [mm]
Dia-
meter
d
Pitch
t
1
Pitch
t
2
Flight
Bar
Space
FS
Thick-
ness
e max.
Leg
Ø
Round Link
e max.
Inside
Width
Round Link
b
1
min.
Outside
Width
Round Link
b
2
max.
Inside
Width
Flat Link
b
3
min.
Outside
Width
Flat Link
b
4
max.
Weight
[kg/m]
34x121/131 34
± 0,9
121
± 1,3
131
± 1,3
74
40 28
± 0,8
45
106 38,0 80 19,20
42x140/152 42
± 1,1
140
± 1,4
152
± 1,5
78
48 35
± 0,9
56
131 46,0
98 29,50
48x144/158 48
± 1,5
144
± 1,5
158
± 1,6
81
55 40
± 1,1
64
149 54,3 109 38,70
52x156/171 52
± 1,6
156
± 1,6
171
± 1,7
87
59 43
± 1,3
69,5 161 58,3 118 45,50
56x168/184 56
± 1,7
168
± 1,7
184
± 1,8
94
64 47
± 1,5
75
173 62,3 126 52,80
60x181/197 60
± 1,9
181
± 1,8
197
± 2,0
100 68 50
± 1,6
80
185 66,3 135 61,00

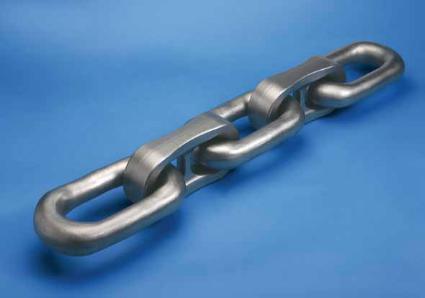

THIELE BIG-T
®
Chains
Technical specifcations subject to change
