| 21
Chain Company
|
Drop Forging
THIELE
* only as Flat Type Chain; ** only as DUALINK Chain; *** module over two links
Weights and Dimensions
(THD; TSC; TSD; TRQ; TIP; TZN)
for Flat Type and DUALINK-Chains
Chain Size
d x t [mm]
Diameter
d
Pitch
t
Thick-
ness
e max.
Inside Width
Round Link
b
1
min.
Outside Width
Round Link
b
2
max.
Inside Width
Flat Link
b
3
min.
Outside Width
Flat Link
b
4
max.
Weight
[kg/m]
24 x 86** 24
± 0,7
86
± 0,9
29
31
81
28
64
11,5
26 x 92* 26
± 0,8
92
± 0,9
30
31
85
29
75
13,7
30 x 108 30
± 0,9
108
± 1,1
34
35
98
34
87
18,0
34 x 126* 34
± 1,0
126
± 1,3
38
39
109
37
98
22,7
38 x 126* 38
± 1,1
126
± 1,3
42
41
121
41
110
30,1
38 x 137 38
± 1,1
137
± 1,4
42
41
121
41
110
29,0
38 x 146* 38
± 1,1
146
± 1,5
42
41
121
41
110
27,6
42 x 146 42
± 1,1
146
± 1,5
45,5
48
135
46
115
36,0
48 x 144/160* 48
± 1,5
304***
± 1,6
56
62
163
57
127
48,2
48 x 152 48
± 1,5
152
± 1,5
54
61
162
52
126
45,7
52 x 170** 52
± 1,6
170
± 1,7
63
61
173
57
135
55,5
56 x 187** 56
± 1,7
187
± 1,9
65
69
188
62
146
64,4
60 x 189** 60
± 1,9
189
± 1,9
68
70
199
66
156
73,9

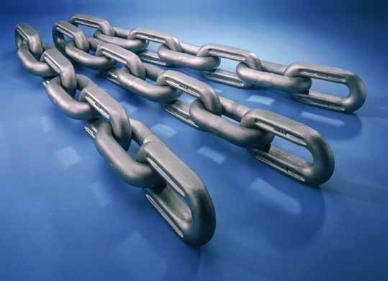

THIELE FEM-optimised DUALINK
®
-Chains
